아두이노 나노를 OrCAD 부품 파트로 임포트(IMPORT)하기 & Footprint 등록하기

변화의 물결 2020. 12. 31. 18:52





안녕하세요.



  OrCAD에서 회로 부품을 등록할 때 직접 그리는 방법과 부품회사에서 만들어 놓은 라이브러리를 사용하는 방법이 있습니다. CAD, PCB 부품도 DATASHEET를 보면서 직접 그릴 수도 있지만, 시간이 오래 걸리고 부품회사에서 잘 만들어, 사이트에 공유해 주고 있기 때문에 잘 이용하면 될 것으로 생각됩니다.



  이번에는 아두이노 나노 부품을 회로도에 넣어보고 PCB Editor에 추가해 보도록 하겠습니다.



  회로 부품을 공유해주는 사이트 몇 곳이 있지만 무료인 사이트 2곳 정도가 있어 공유해 드립니다.

https://www.snapeda.com/

https://www.ultralibrarian.com/



 2곳에서마다 부품 라이브러리가 있는 것도 있고 없는 것도 있으니 2곳 다 검색해 보시면 좋습니다. 아두이노 나노는 snapeda.com 에는 나오는데, ultralibrarian.com 에는 나오지 않았습니다.



1. 부품 라이브러리를 다운로드합니다.

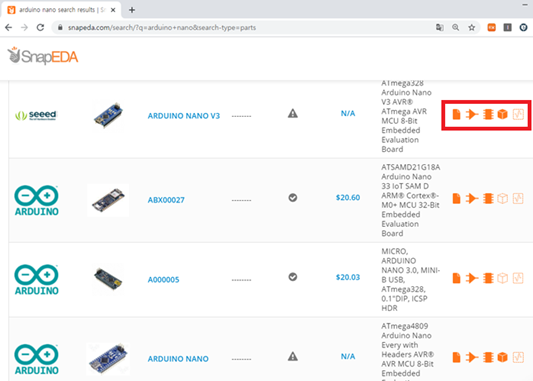

  - 사이트에 가서 부품을 검색하면 측면에 데이터시트, 회로도, footprint, 3D 도면을 다운로드할 수 있는지 색깔로 표시해주고 있습니다.  현재 ARDUINO NANO V3 버전은 4가지를 지원해주고 있습니다.



snapeda 사이트



  - OrCAD 버전으로 다운로드하면 ARDUINO_NANO.ZIP 파일을 확인할 수 있습니다.

    (회원 가입해야 다운로드 가능합니다)

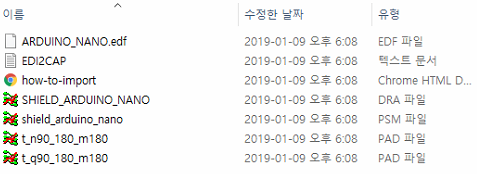

  - 압축을 해제합니다. 그러면 edf, psm, pad 등 파일들이 있습니다.



2. OrCAD Capture 프로그램에서 임포트 하기

  - File -> Import Design 메뉴를 선택합니다.

  - 탭 메뉴에 “EDIF”를 선택합니다.

  - “Open” 메뉴의 “Browse...” 클릭해서 압축을 푼 폴더에서 ARDUINO_NANO.edf 파일을 선택합니다.

    그러면 Save As 파일 경로에도 같이 나타나게 됩니다.

  - “Configuration” 메뉴의 “Browse...” 클릭해서 압축을 푼 폴더에서 ARDUINO_NANO.CFG 파일을

    선택합니다. 그리고 확인을 누르면 세션 로그가 나타나면 로그 창에 설치된 내용이 나타납니다.



Import Design





3. OLB 파일 추가하기

  - File -> New Project를 선택해서 PC Board Wizard 선택합니다.





  - 간단하게 테스트할 예정이라, 2가지 라이브러리를 우선 추가해서 “마침”을 누릅니다.

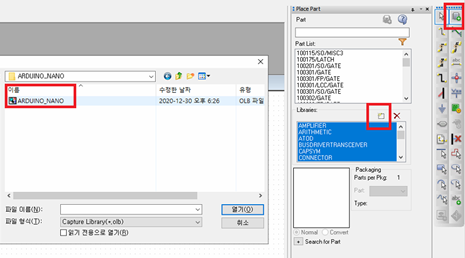

  - Place Part 아이콘 -> add library -> ARDUINO_NANO.OLB 파일을 선택합니다.

    (ARDUINO_NANO.OLB 파일은 Import Design 하면서 생성된 파일입니다.)



  - Libraries에 ARDUINO_NANO가 나타나는 것을 확인할 수 있습니다.

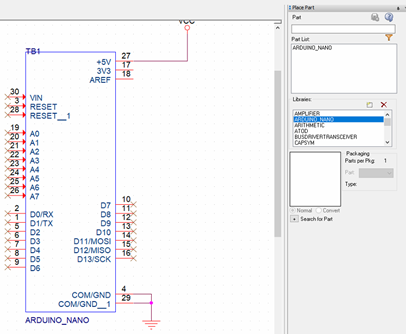

- 회로도에 아두이노 부품(Part)과 간단한 전원과 접지를 연결 합니다. 사용하지 않는 핀들은 NC로 해줍니다. (단축키 'x')





3. PCB footPrint 추가하기

  - Capture 회로도 잠시 두고 PCB Editor에 나타날 수 있도록 핀 파일을 PCB 폴더에 넣어 줍니다.

  - 압축을 푼 폴더에 있는 확장자가 DRA, PSM, PAD 파일을 골라서 PCB 라이브러리 파일에 복사해서 넣어 주면 됩니다.

 ( 경로는 OrCAD 설치한 경로 기준으로 보시면 됩니다. C:\Cadence\SPB_16.6\share\pcb\pcb_lib\symbols )



4. PCB Editor에서 확인하기

  - 다시 Capture 프로그램으로 돌아와서 작업을 진행해보겠습니다. 간단하게 아두이노 보드에 전원을 구성했다면

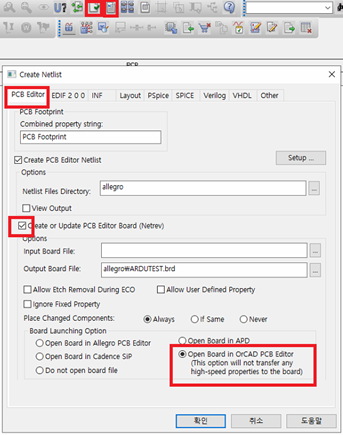

DRC 클릭 후, NetList Create를 클릭합니다. 그리고 Open Board... 옵션을 선택하고 "확인" 클릭하면 PCB Editor가 실행됩니다.

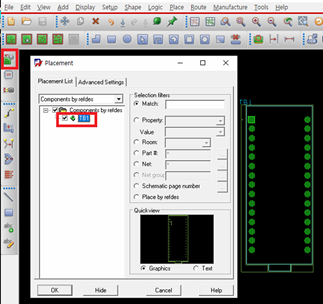

  - PCB Editor에서 Place Manual을 선택하면 회로도에서 배치한 TB1 아두이노 보드가

나오는 것을 확인할 수 있습니다.





   - 이로써 아두이노 나노 보드를 이용해서 회로도도 구성하고 PCB에 artwork 작업을 가능할 수 있게 되었습니다. 잘 이용해서 멋진 제품을 만들어 보아요. ^^



감사합니다.
